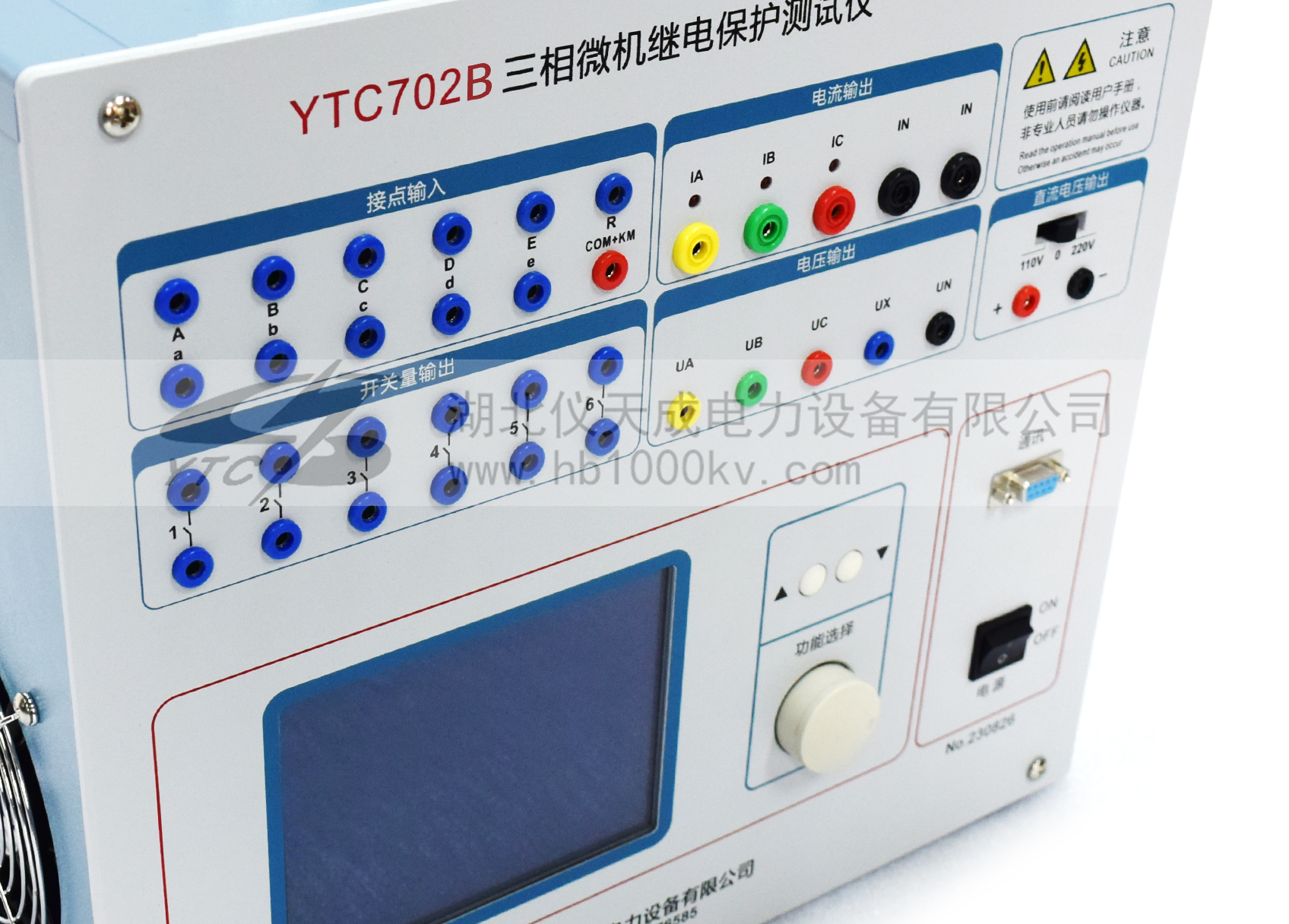

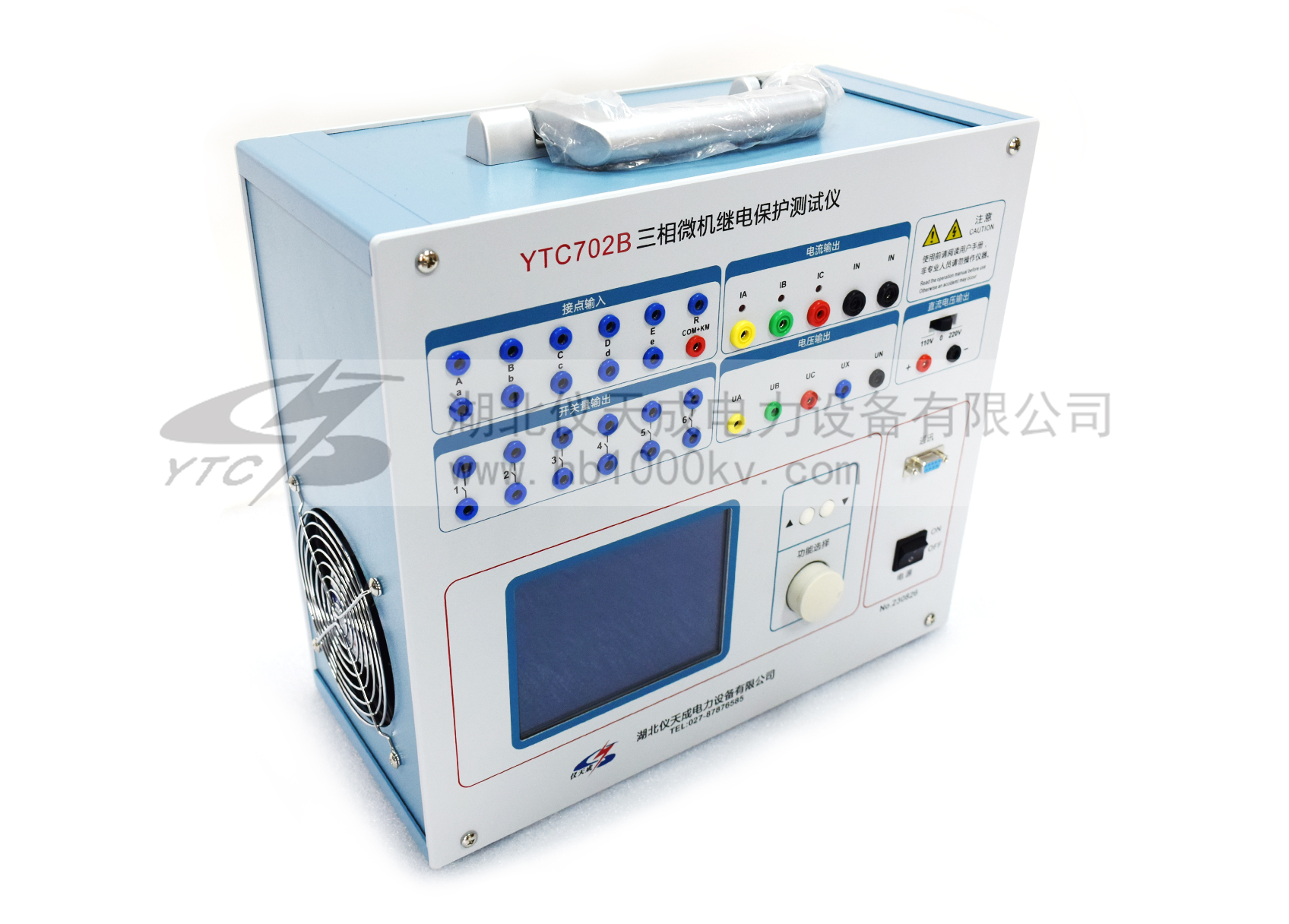

YTC702B 三相微機繼電保護測試儀

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

微機繼電保護測試儀系統/裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和復雜。
“繼保之王”系列繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件（討論稿）》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。
  單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

裝置的主要特點：
1.智能型主機，主機采用高速高性能數字信號處理器  運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。由于點數多，波形的保真度極高，失真極小，特別是在諧波輸出時，即使對 9次諧波、300Hz也可以達到每周波60點的高密度。
2.單機獨立運行，裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
3.聯接電腦運行，通過 Windows 平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4.16位DAC芯片，16位高分辨率確保擬合波形精度高，線性度好。小信號輸出亦保證極小失真。
5.大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
6.“傻瓜式”操作  采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
7.新型高保真功放，輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，每相電壓可輸出高達AC130V(xN)，電流三并輸出高達AC120A(xN) 。精度好，可靠性高。
8.電流、電壓直接輸出  相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 0-9 次諧波。
9.自我保護，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
10.接點豐富，具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
11.主機一體化單機箱結構，用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。
12.性價比高，屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

額定數據：

電流輸出	交流	相電流輸出（有效值） 0-40A / 每相三并電流輸出（有效值） 0-120A 相電流長時間允許工作值（有效值） 10A / 每相相電流最大輸出容量 450VA 三并電流120A時最大容量 1200VA 三并電流120A時允許工作時間 8s 頻率范圍（基波） 20-1000Hz 諧波次數 1-9 次
	直流	相電流輸出 0-±20A / 每相最大輸出負載電壓 20V
電壓輸出	交流	相電壓輸出（有效值） 0-130V 線電壓輸出（有效值） 0-260V 相電壓 / 線電壓輸出功率 80VA / 160VA 頻率范圍（基波） 20-1000Hz 諧波次數 1-9次
	直流	相電壓輸出幅值 0-±180V 線電壓輸出幅值 0-±360V 相電壓/ 線電壓輸出功率 80VA / 160VA
開關量輸入		空接點 1-20mA，24V 電位接點輸入 “0”：0 - +6V； “1”：+11v - +250V
開關量輸出		空接點接點 DC：220V／0.2A；AC：220V／0.5A
時間測量		測量范圍 0.1ms – 9999s
電源電壓		允許范圍 AC 220V±10%，50／60Hz
環境溫度		允許范圍 -10℃ - +50℃
體積重量		體積： 450×360×235mm3；重量： 15kg

輸出及測量精度：

額定范圍內 精度	電流	交流相電流 <0.5%±0.1％FS（FS為滿量程值）交流大電流端子輸出 <0.5%±0.1％FS 直流電流 <0.5%±0.1％FS
	電壓	交流電壓 <0.5%±0.1％FS（FS為滿量程值）直流電壓 <0.5%±0.1％FS
	其它	頻率精度（50Hz時） <0.001Hz±0.1％FS（FS為滿量程值）相位精度　 <0.5° 諧波失真度 <0.5% 時間測量精度 <0.1ms

應用領域 APPLICATION FIELD

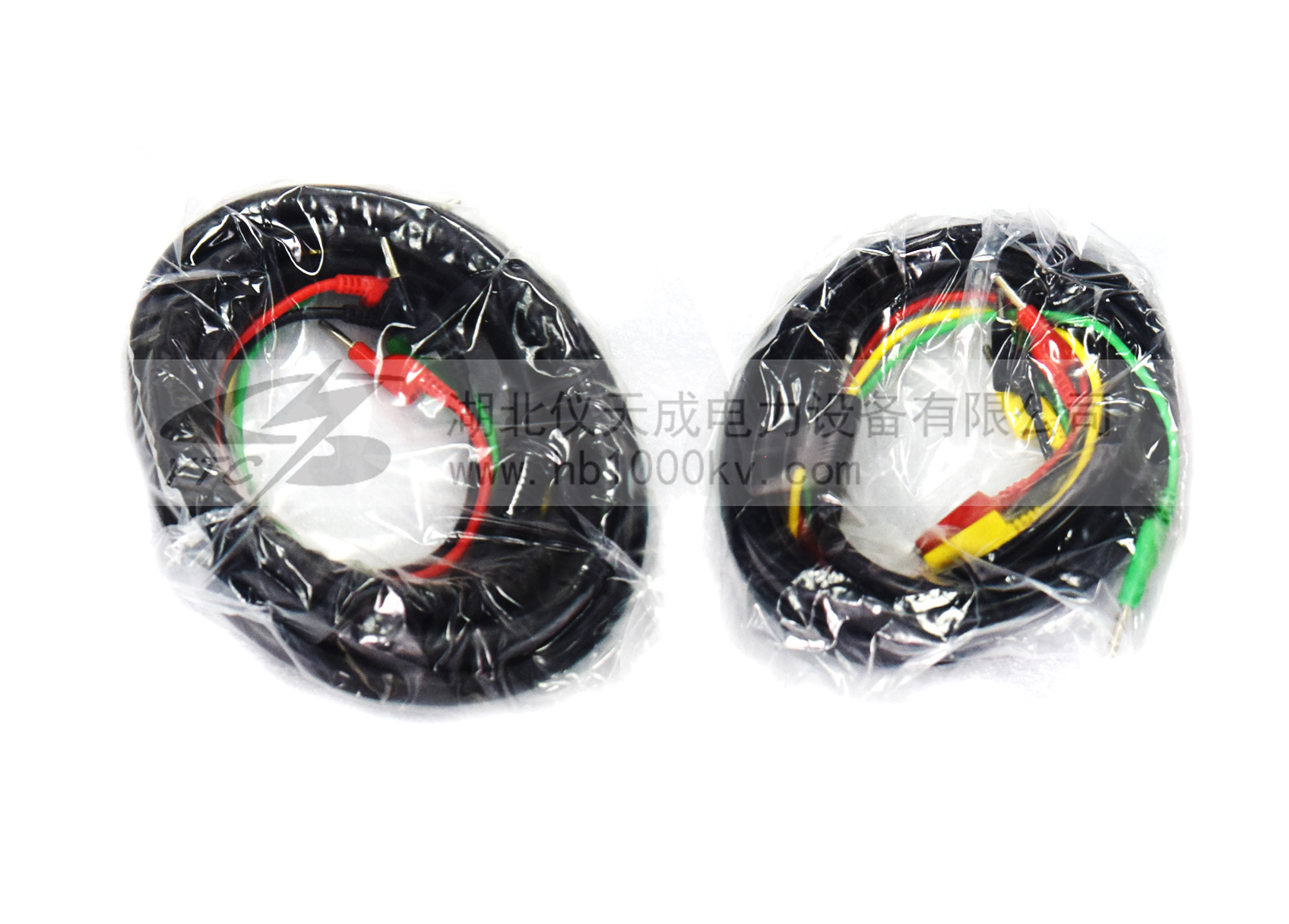

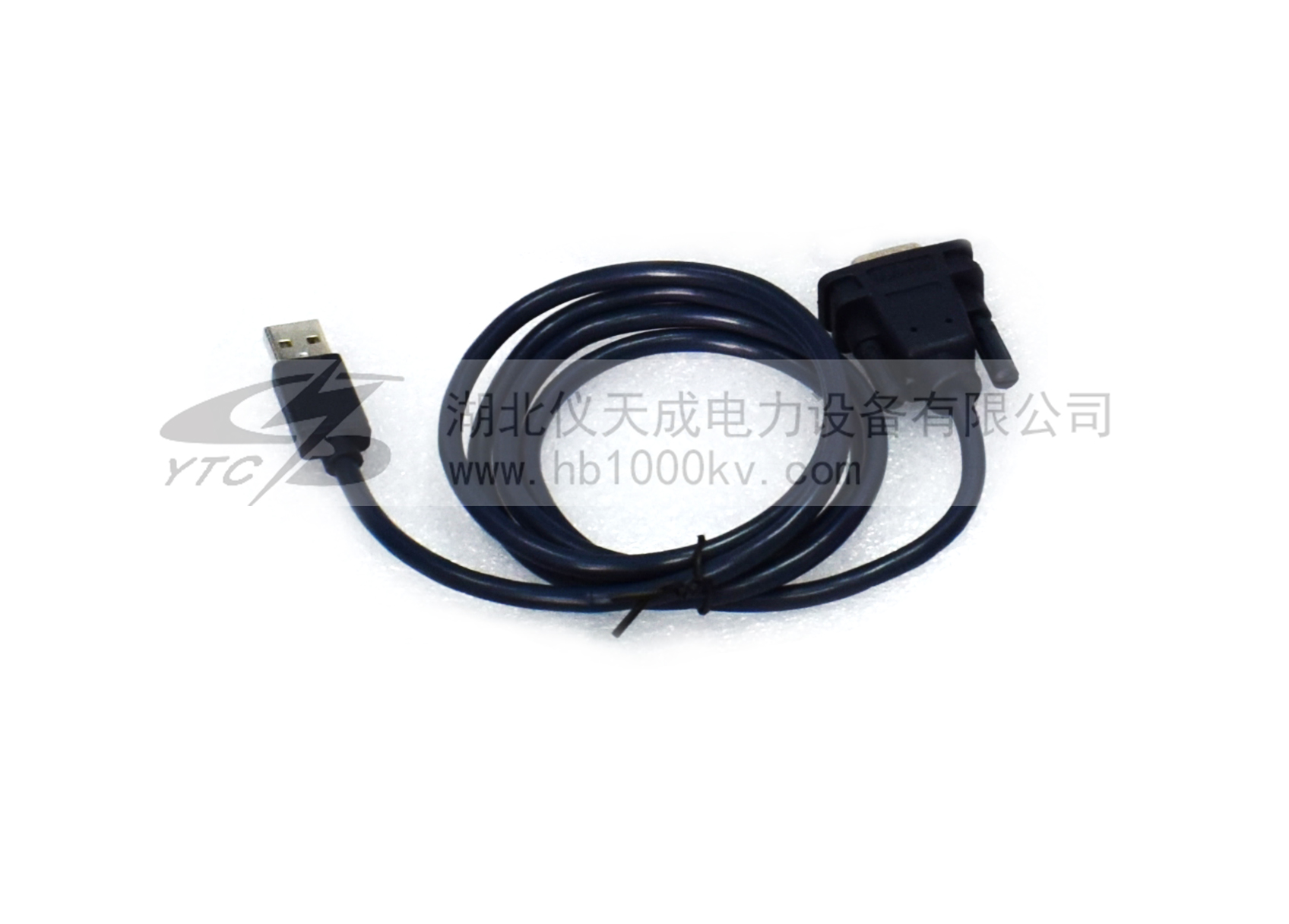

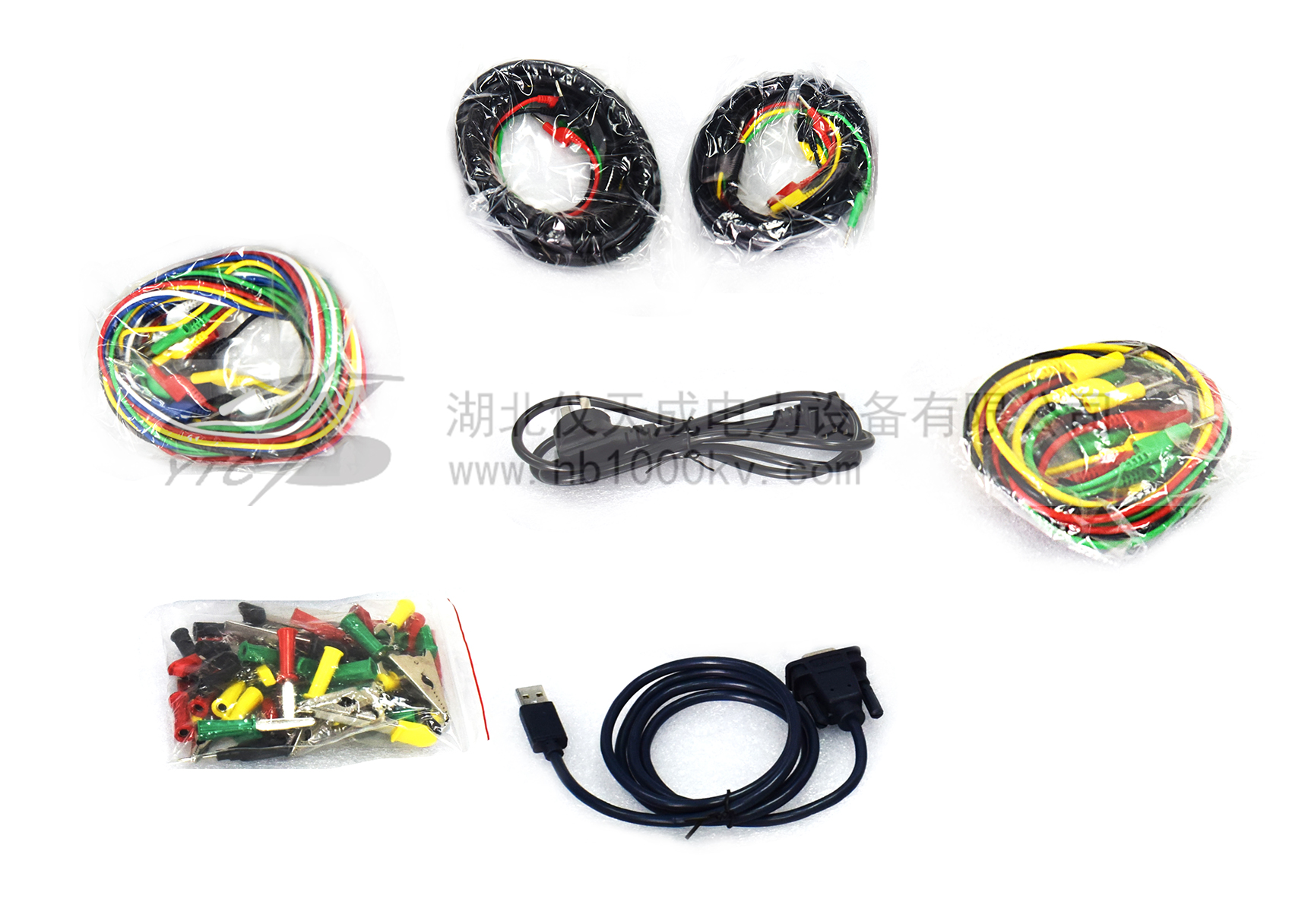

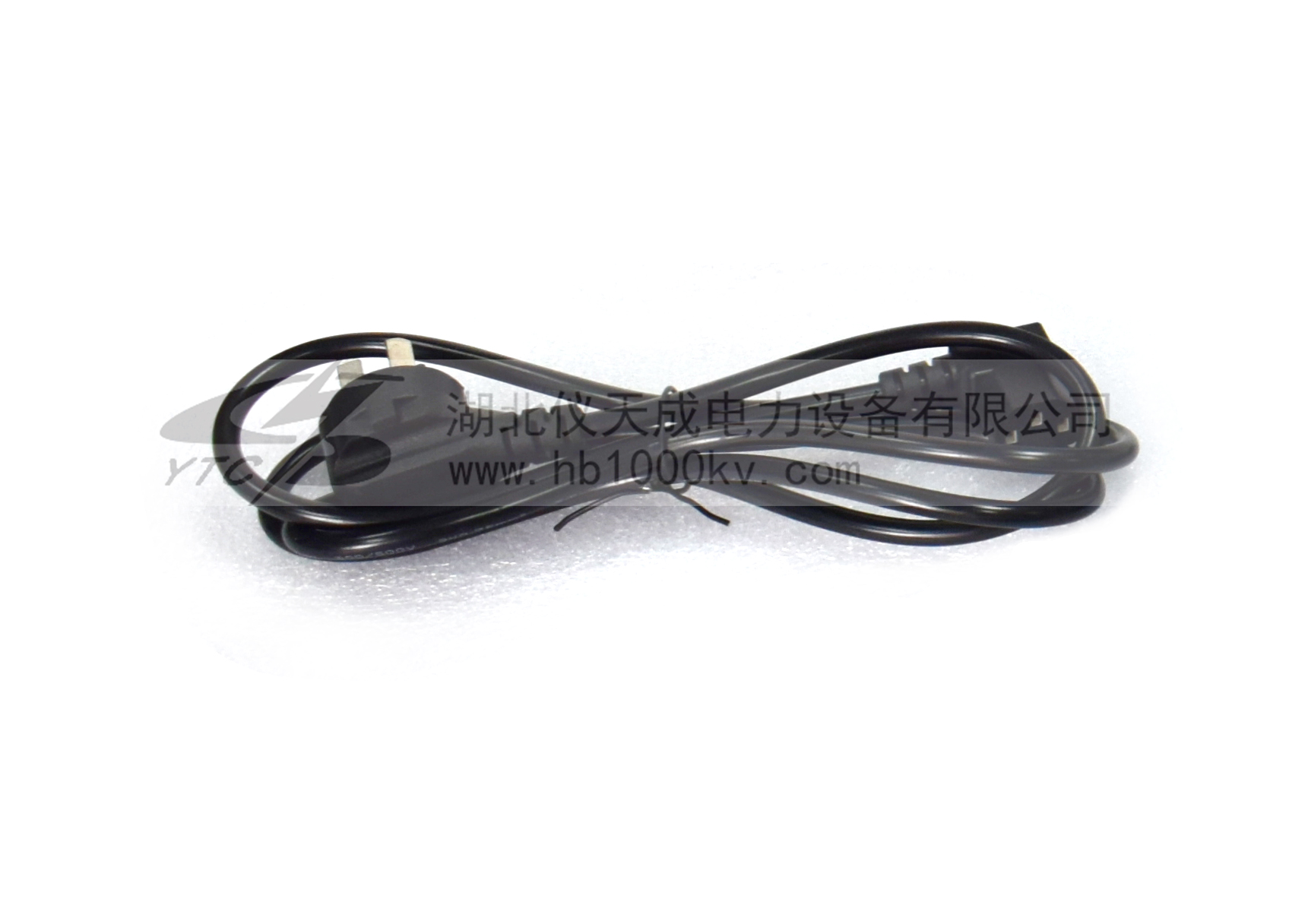

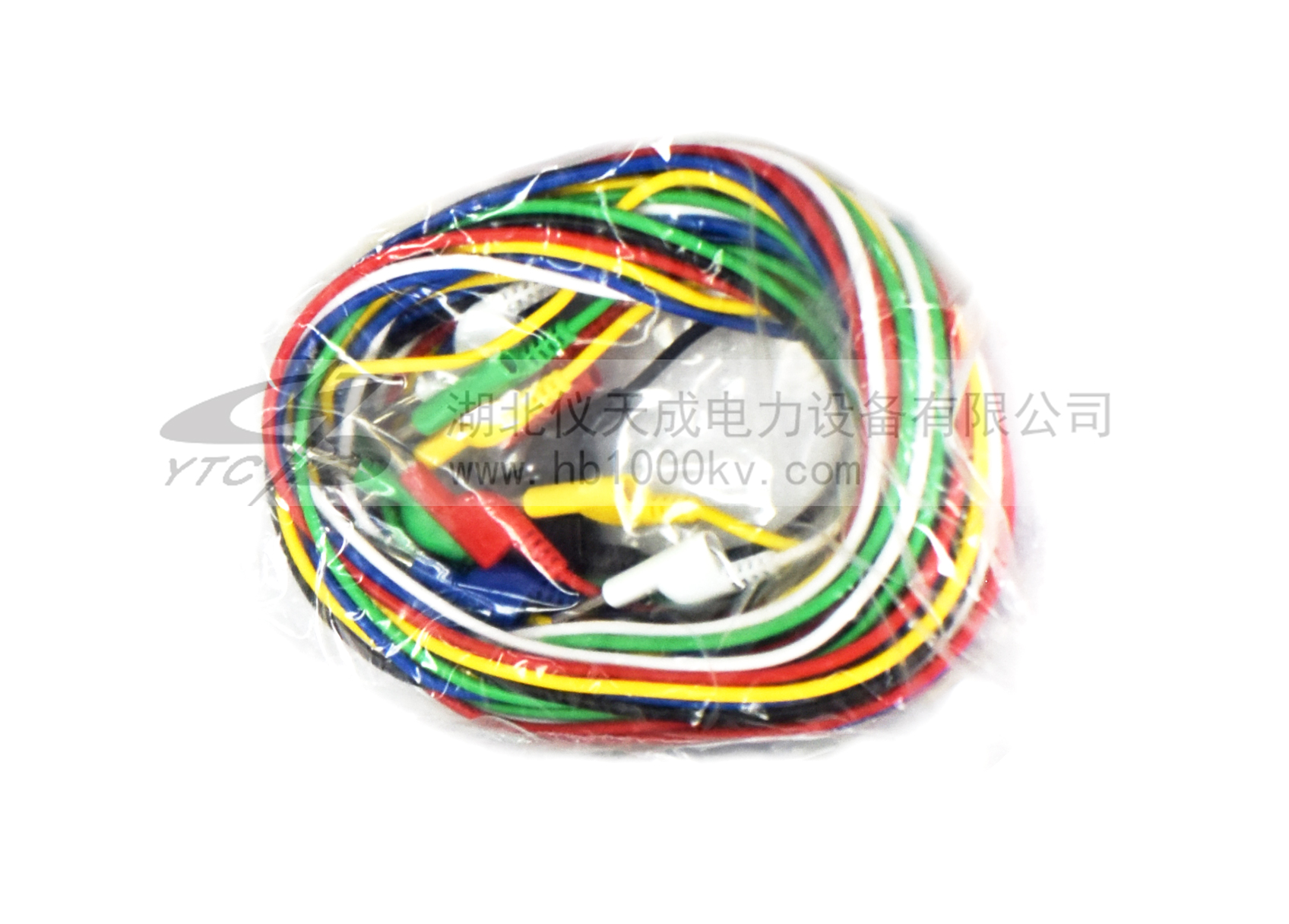

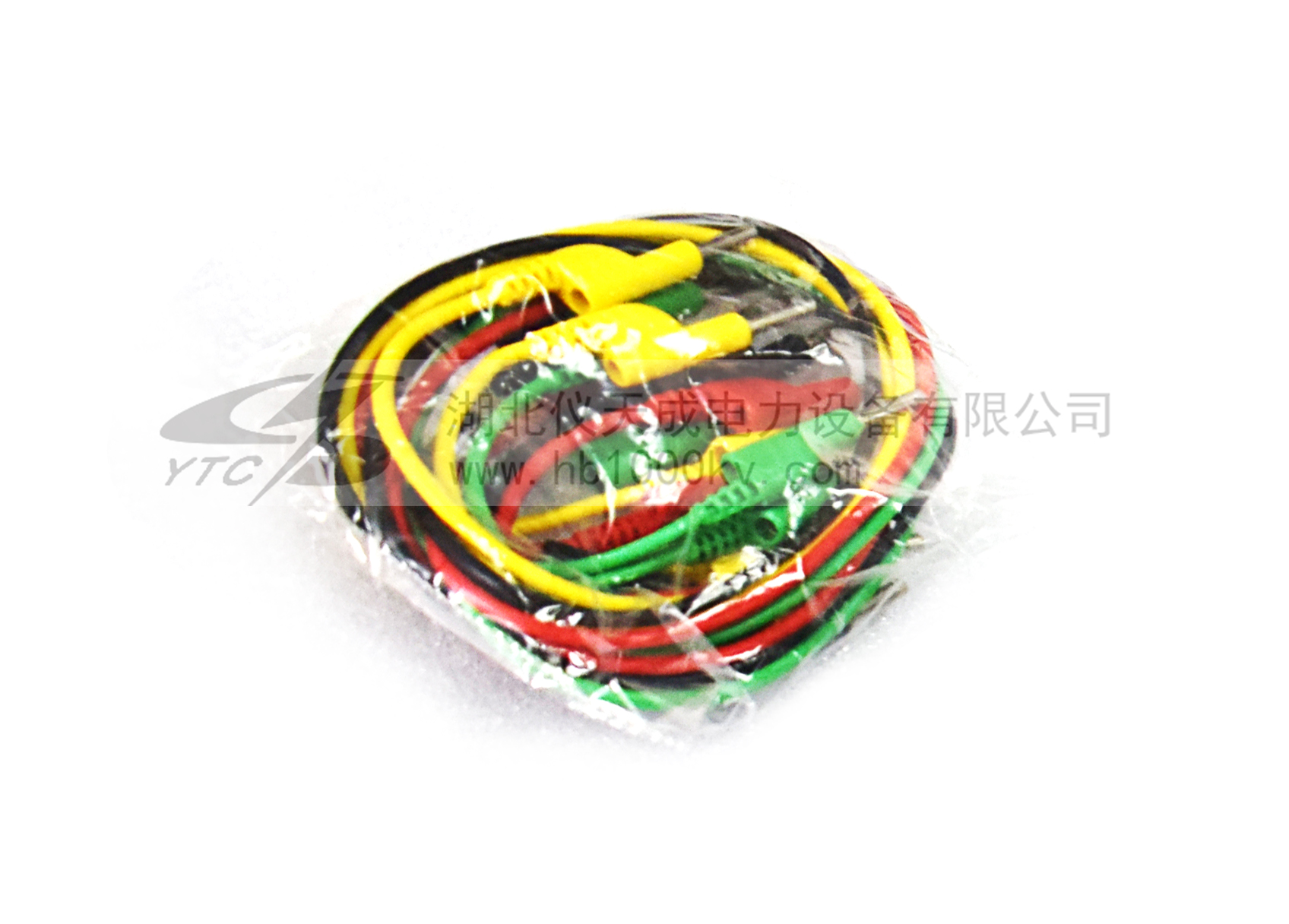

附件配件 ACCESSORIES ACCESSORIES

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。

操作視頻 OPERATING VIDEO

售后保障 AFTER-SALE PROTECTION

服務宗旨
快速，果斷，準確，周到，徹底，
服務質量贏得用戶的滿意。
Quality of service to
win customers satisfaction
售前承諾
1. 提供專業的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
2. 提供產品參數，樣本，質量保證書，企業簡介等資料。
3. 提供合理報價。一小時內為用戶提供規范的產品報價表。
售中承諾
1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
2. 自覺遵守合同法的規定，確保合同及技術協議順利履行。
3. 產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的檢測數據試驗報告。
售后承諾
1. 我們將按照客戶的要求提供相關的技術培訓和技術資料。
2. 產品有質量問題，一個月免費免責包退包換，三年免費保修，終生維護，有合同約定的按合同約定。
3. 我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障。
