YTC2221數字雙鉗相位伏安表

YTC2221數字雙鉗相位伏安表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序。
檢測變壓器的接線組別，測試二次回路和母差保護系統。
讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。
采用高反差液晶顯示屏，屏幕角度可自由轉換約70°，以獲得良好視覺效果。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介:
YTC2221數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。

產品別稱：雙鉗相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表。

產品特征：
1、手持式結構，結構精巧，使用方便；在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；YTC2221數字雙鉗相位伏安顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得良好視覺效果；開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高，該數字雙鉗相位伏安表采用新型電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗，該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	/
環境濕渡	40%～60%	＜80%	/
信號波形	正弦波	正弦波	β=0.01
信號頻率	50HZ±1HZ	45HZ～65HZ	/
儀表工作電壓	7.4V±0.5V	7.4V±1V	/
測相位頻率相序時電流幅值	1A±0.1A	2mA～20.0A	/
測相位頻率相序時電壓幅值	100V±10V	10V～600V	/
測功率功率因數時電流幅值	1A±0.1A	20mA～20A	/
測功率功率因數時電壓幅值	100V±10V	10V～600V	/
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

2．一般規格

功能	同時測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數，電壓電流相位圖指示，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
電源	DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
額定電流	約180mA max
顯示模式	3.5寸真彩液晶屏顯示
儀表尺寸	長寬厚：207mm×101mm×45mm
鉗口尺寸	φ7.5mm×13mm
量程	交流電壓：0.00V～600V
	交流電流：0.0mA～20A
	相位：0.0°～360.0°
	頻率：45.00Hz～65.00Hz
	有功功率：0.0W～12kW
	無功功率：0.0VAR～12kVAR
	視在功率：0.0VA～12kVA
	功率因數：-1～+1
分辨率	電壓：AC 0.01V
	電流：AC 0.1mA
	相位：0.1°
	頻率：0.01Hz
	有功功率：0.1W
	無功功率：0.1VAR
	視在功率：0.1VA
	功率因數：0.001
精度（基準條件下）	電壓：±(0.5%量程)
	電流：±(0.5%量程)
	相位：±1°（注：工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°）
	有功功率±(1.0%量程)
	無功功率±(1.0%量程)
	視在功率±(1.0%量程)
	頻率±(1.0%量程)
	功率因數±0.03
檢測速率	約2秒/次
數據保持	測試中按HOLD鍵保持數據，“HD”符號顯示
數據存儲	99組
充電接口	USB接口
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
液晶亮度	按上下箭頭鍵可以調節LCD背光亮度
電壓檢測	當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電

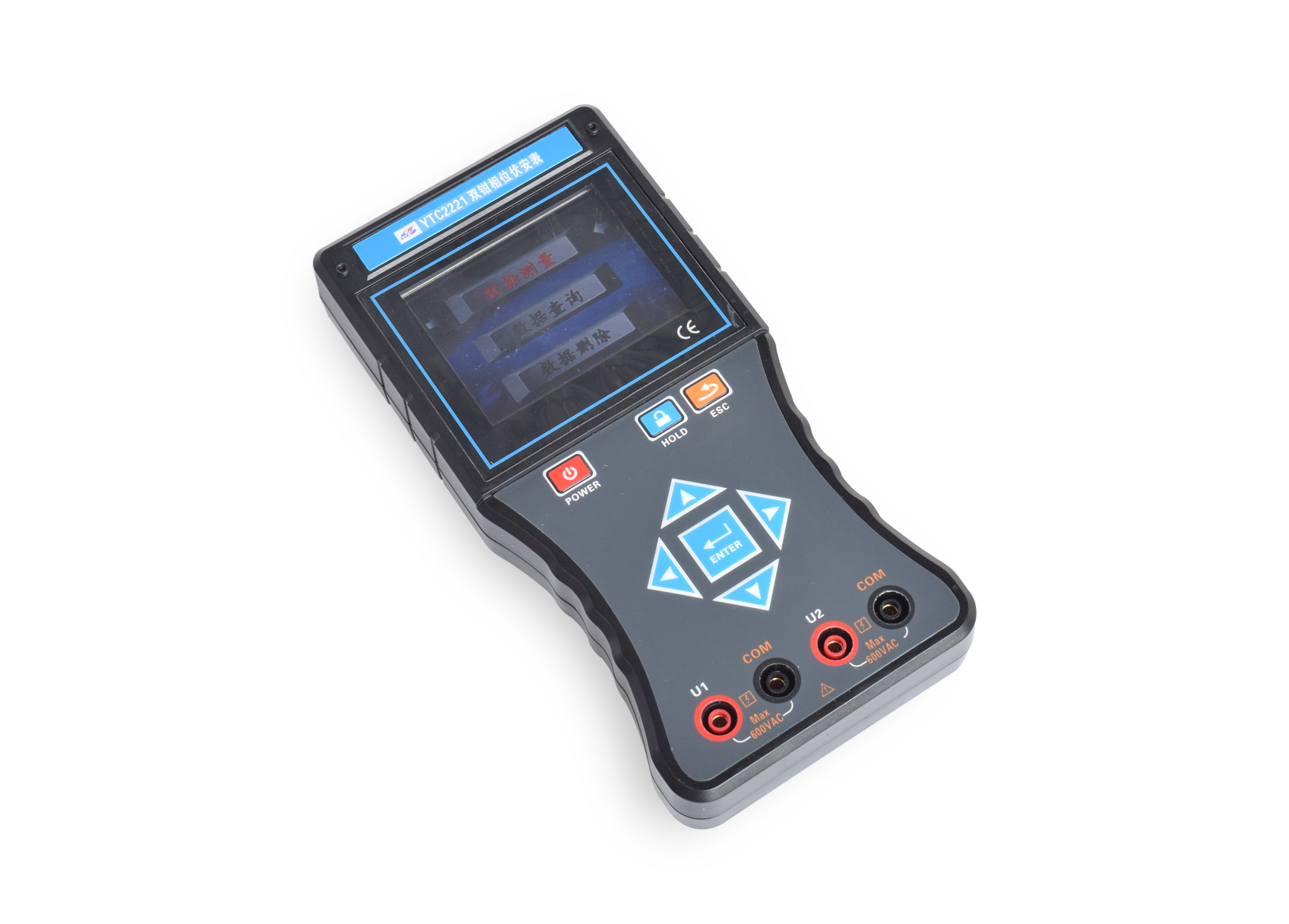

儀表質量	主機：370g(帶電池)

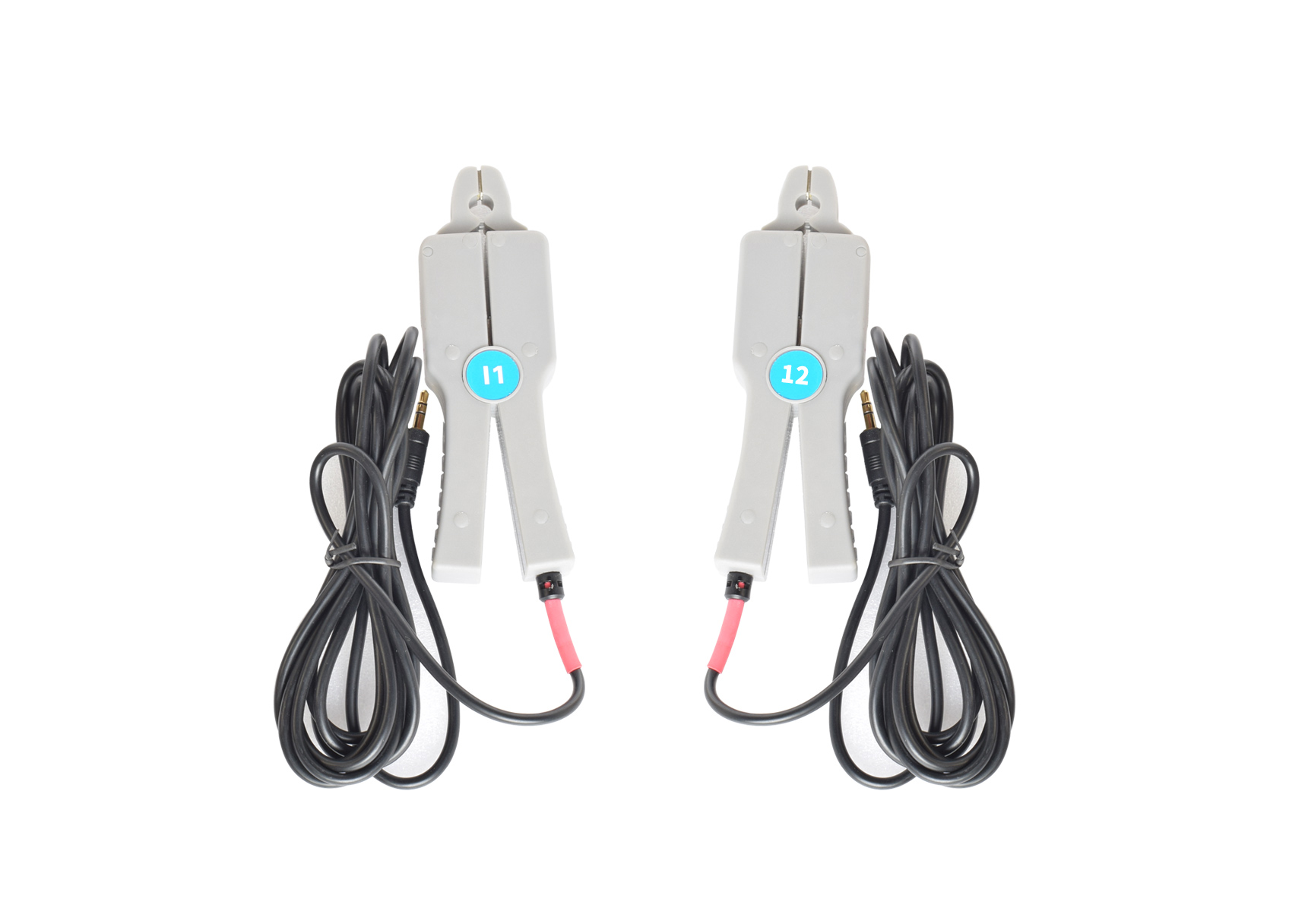

	電流鉗：185g×2

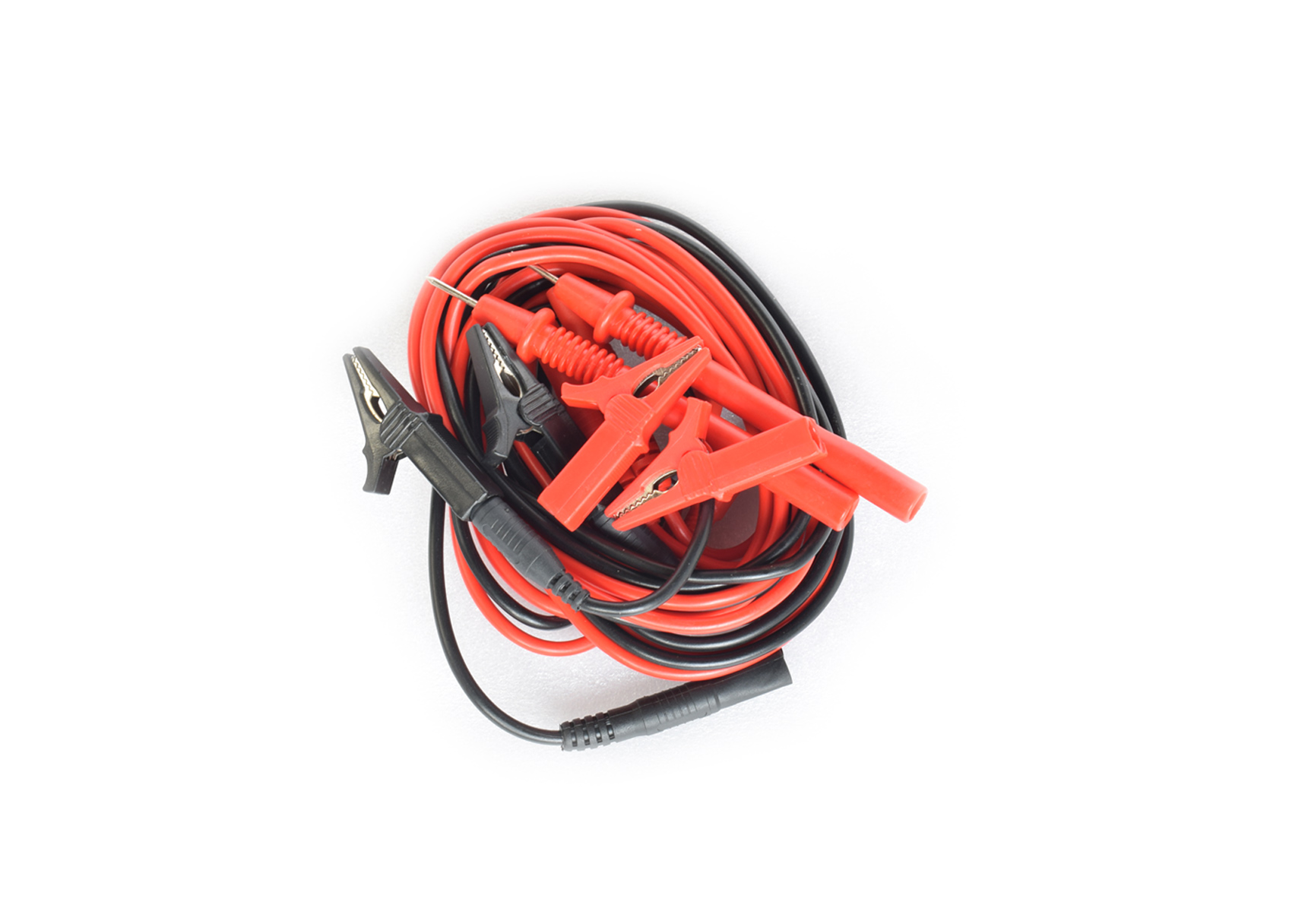

	測試線：250g
	總質量：約1.8kg
測試線長度	1.5m
電流鉗線長	2m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀表線路與護套外殼之間≥100MΩ
結 構	雙重絕緣，帶絕緣防振護套
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
