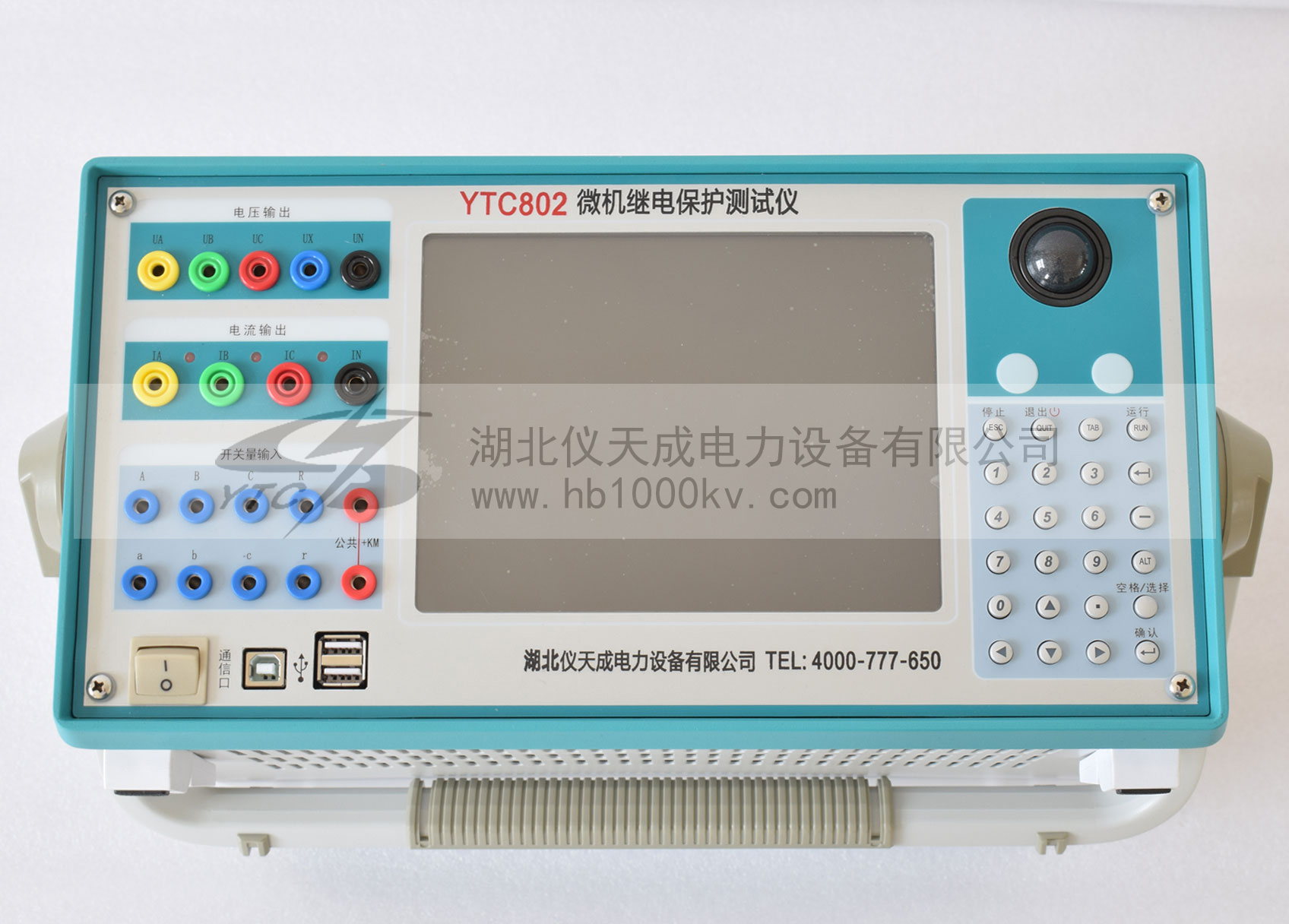

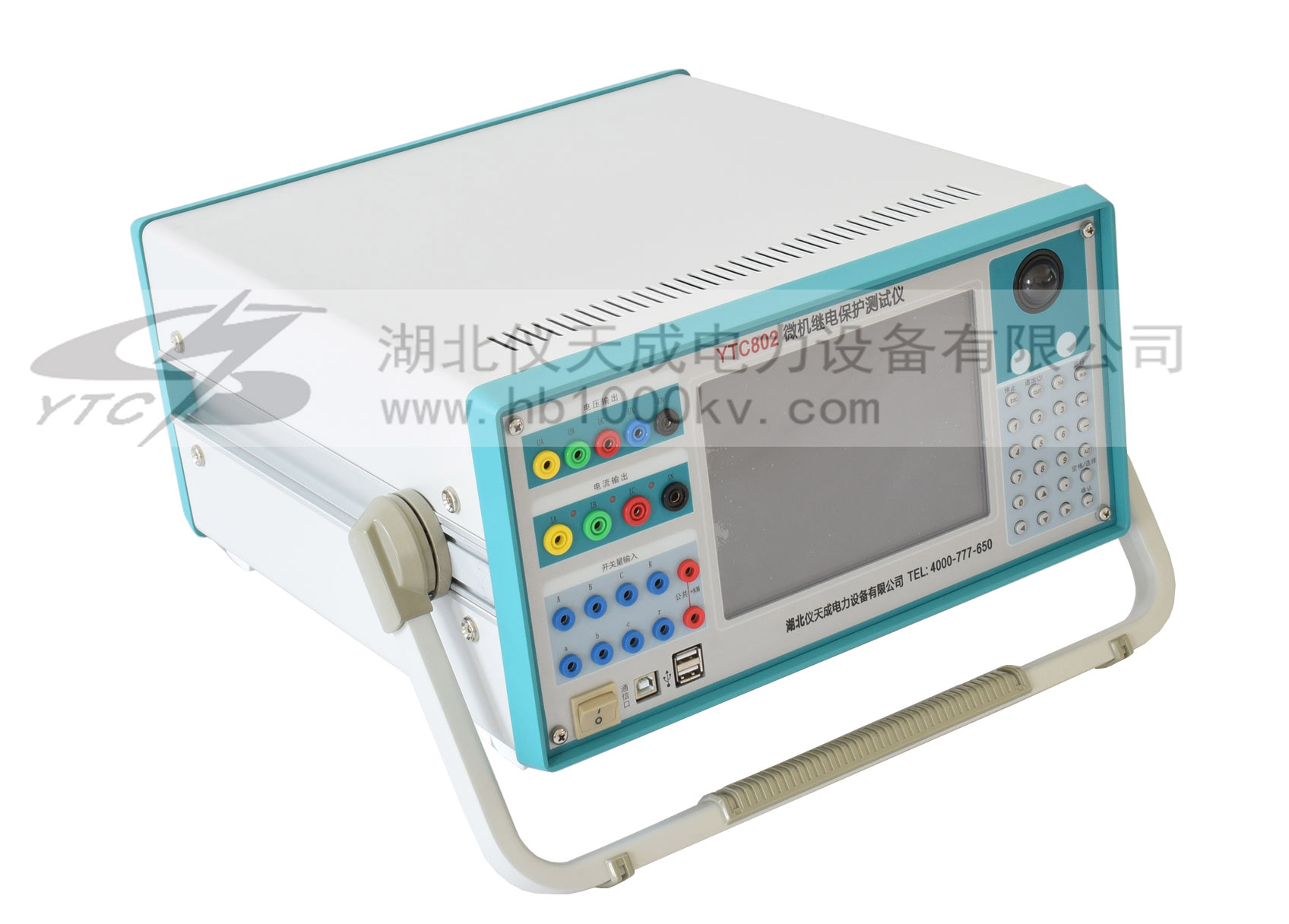

YTC802微機繼電保護測試儀

YTC802微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，
可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全可靠運行的一種重要測試工具。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC802微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
YTC802微機繼電保護測試儀可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全可靠運行的一種重要測試工具。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置

產品特征：
1 電壓電流輸出靈活組合 802型具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2 單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。
3 雙操作方式除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，是完整的雙操作模式。
4 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能出眾。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
5 高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量新技術和精良元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
6 軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
7 具有專用直流電源輸出 802型裝置設有一路110V 及 220V專用可調直流電源輸出。
8 接口完整裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。
9 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
10 輕小型高集成單機和一體化結構 采用了大量高科技精心設計的超輕小型結構，使得整機小巧輕便。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
交流電流輸出	輸出精度	0.2級
	相電流輸出	0～40A
	三并電流輸出	0～120A
	相電流長時間允許工作值（有效值）	10A
	相電流大輸出功率	420VA
	三并電流大輸出時大輸出功率	900VA
	三并電流大輸出時允許工作時間	10s
	頻率范圍（基波）	0～1000Hz
	諧波次數	1～20 次
直流電流輸出	輸出精度	0.5級
	電流輸出	0～±10A / 每相，0～±30A / 三并
	大輸出負載電壓	20V
交流電壓輸出	輸出精度	0.2級
	相電壓輸出（有效值）	0～120V
	線電壓輸出（有效值）	0～240V
	相電壓/線電壓輸出功率	80VA / 100VA
	頻率范圍（基波）	0～1000Hz
	諧波次數	1～20次
直流電壓輸出開關量及時間測量	輸出精度	0.5級
	相電壓輸出幅值	0～±160V
	線電壓輸出幅值	0～±320V
	相電壓/線電壓輸出功率	70VA / 140VA
開關量	開關量輸入	8路	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
	開關量輸出	4對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS

應用領域 APPLICATION FIELD

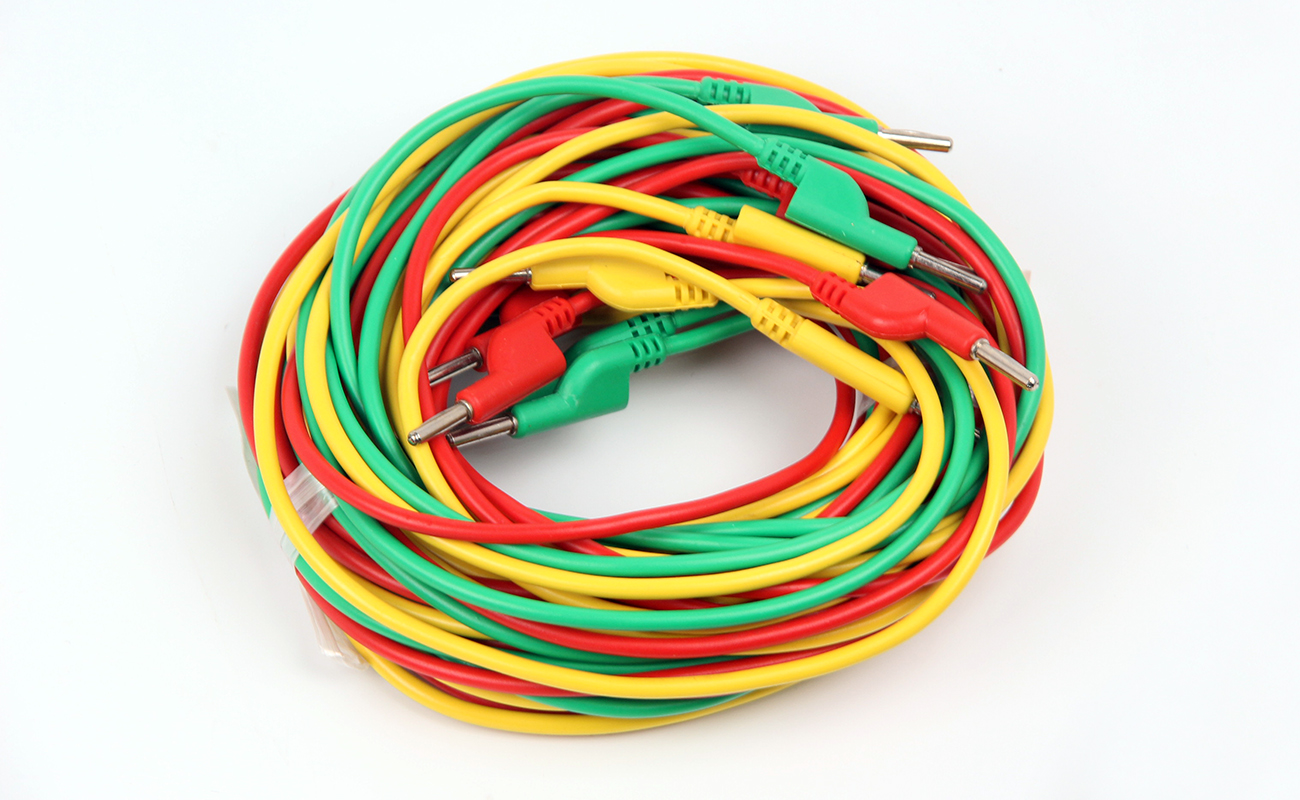

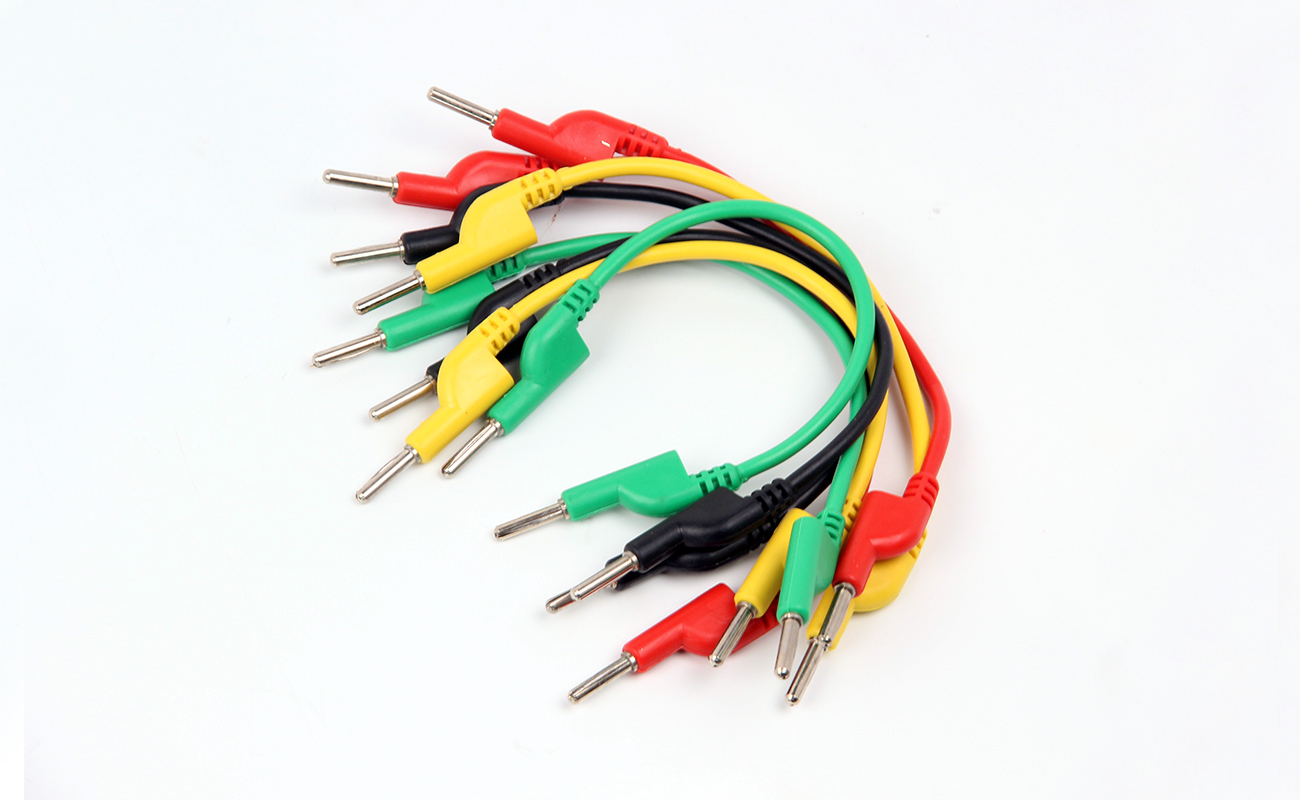

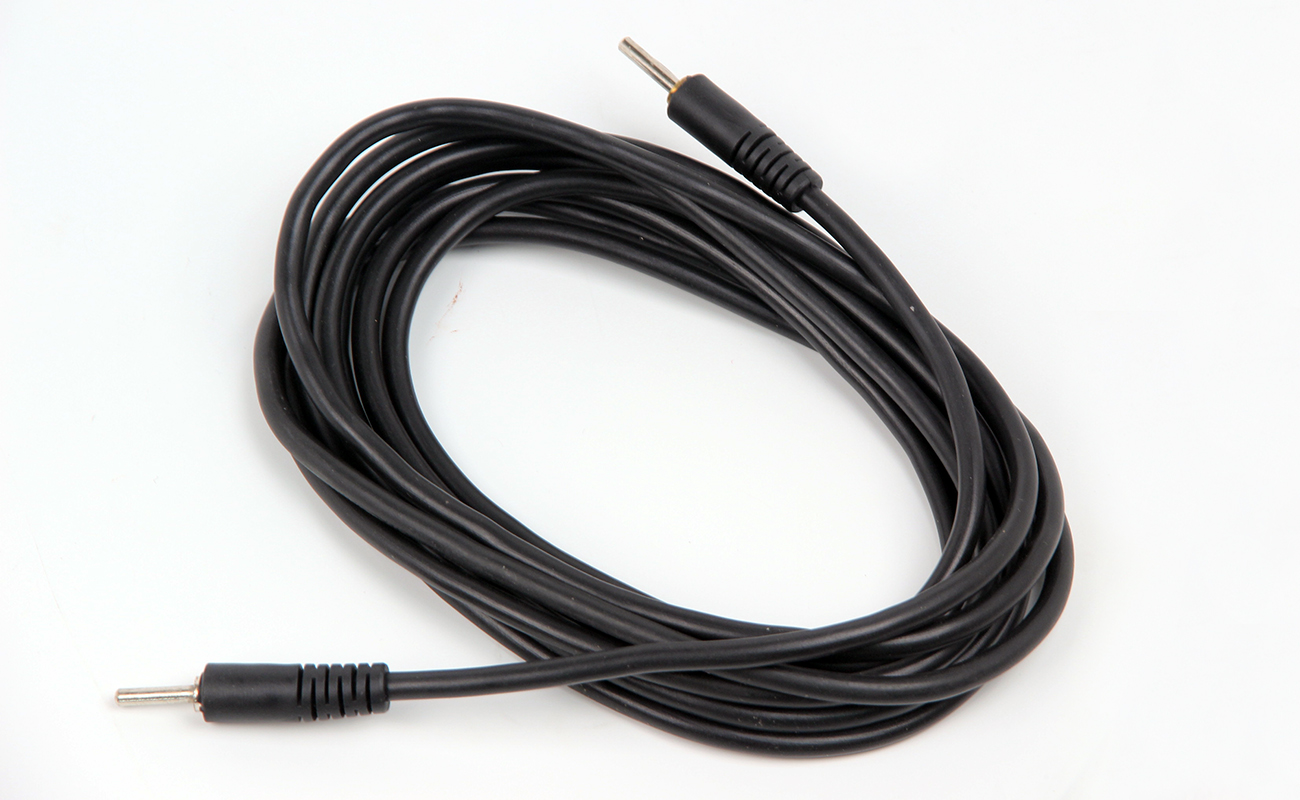

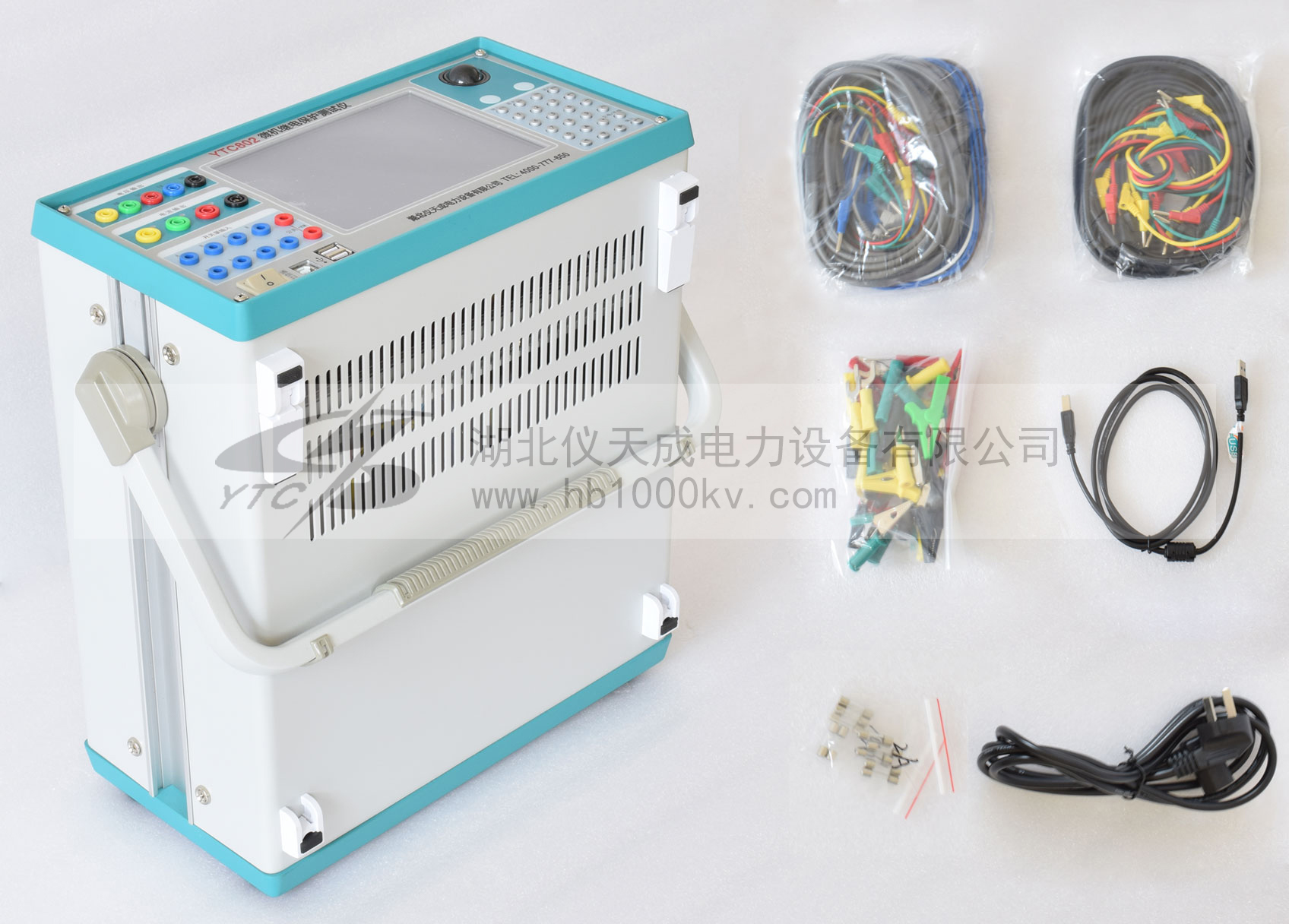

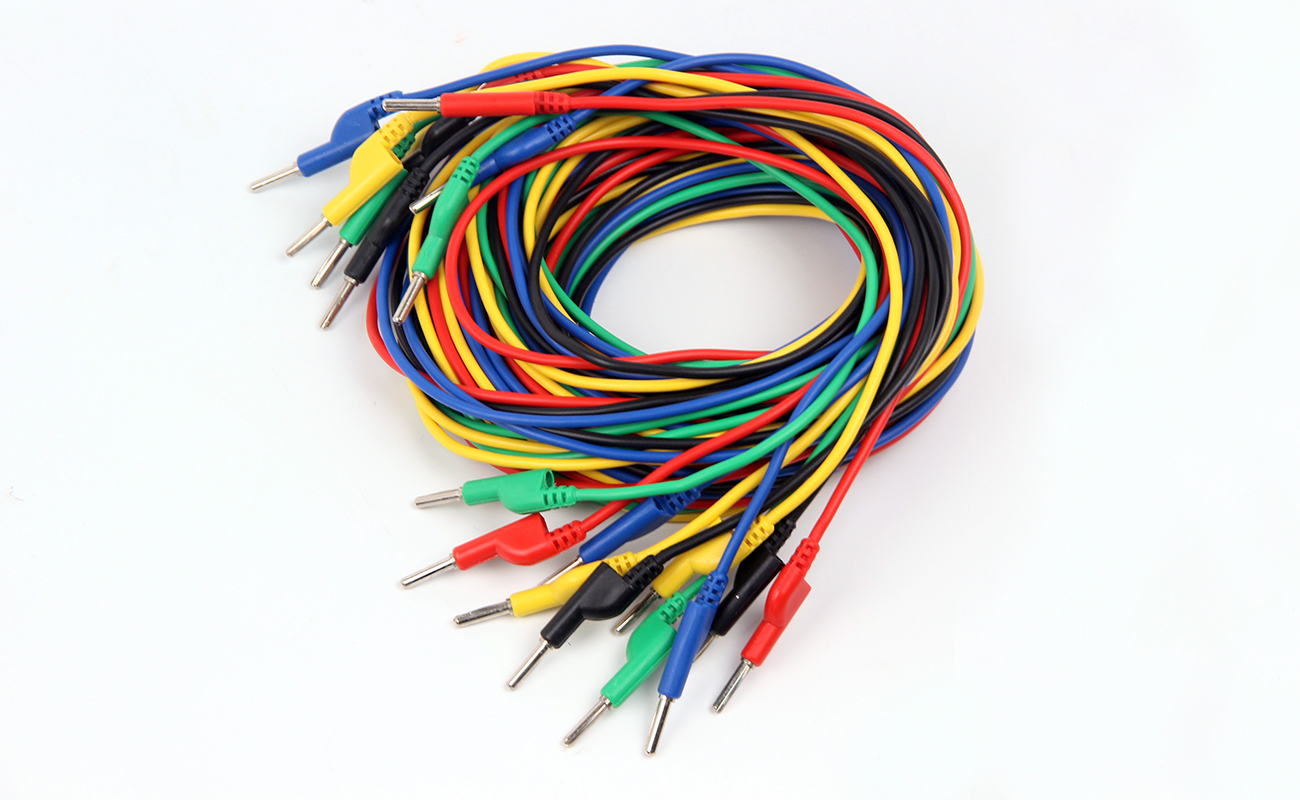

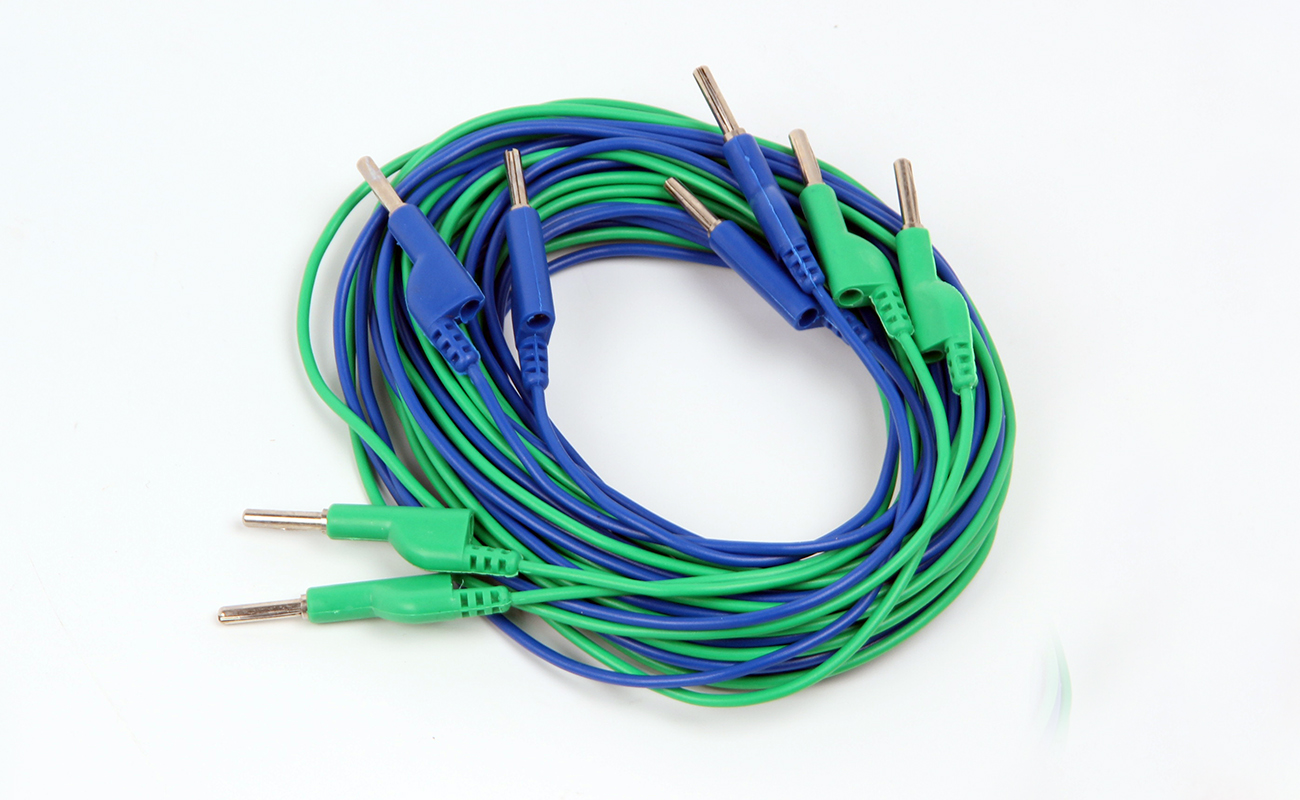

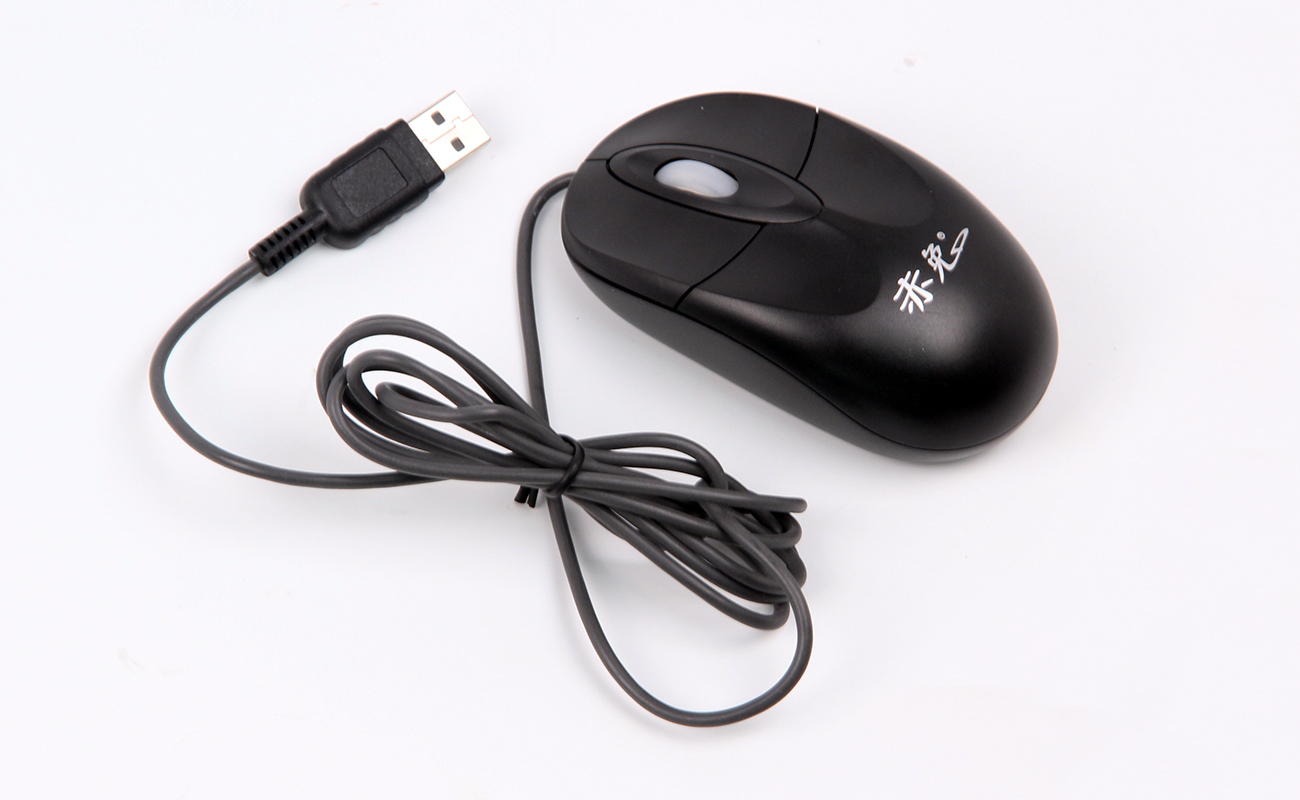

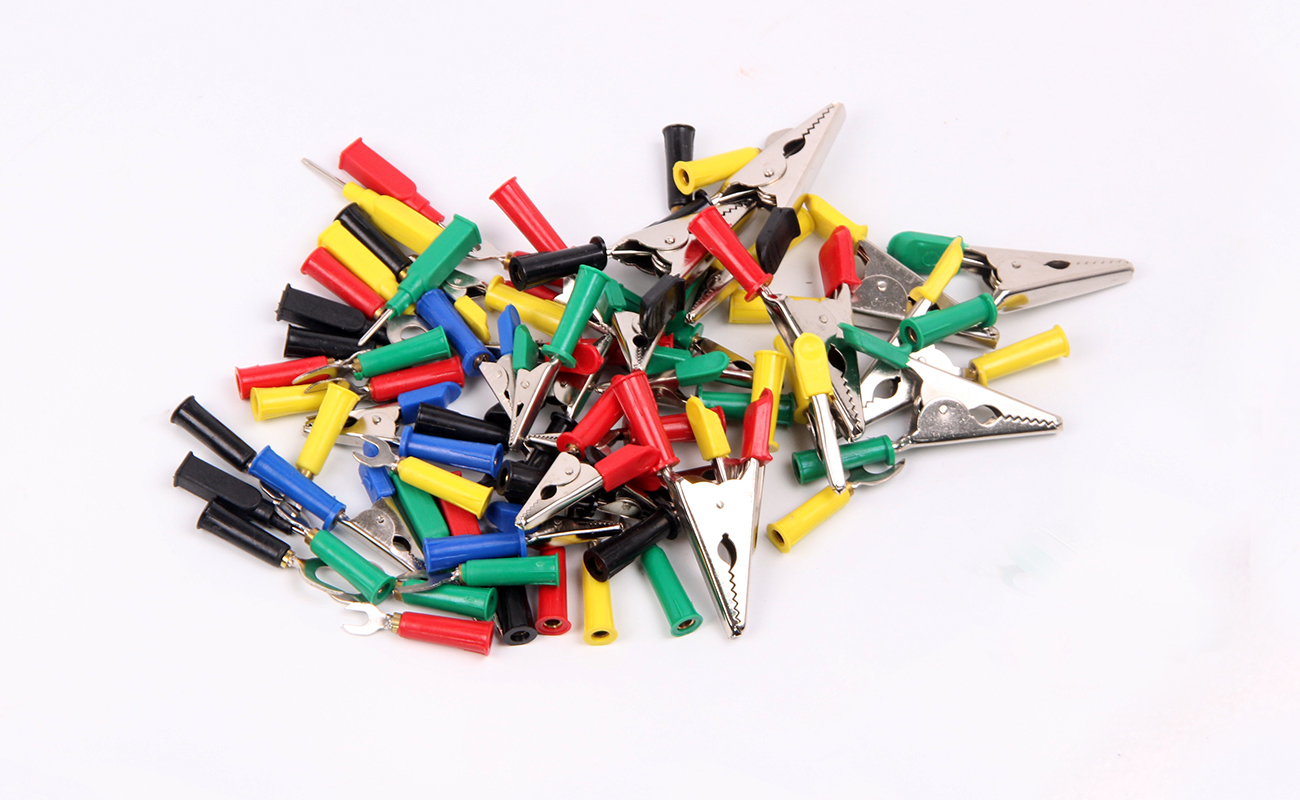

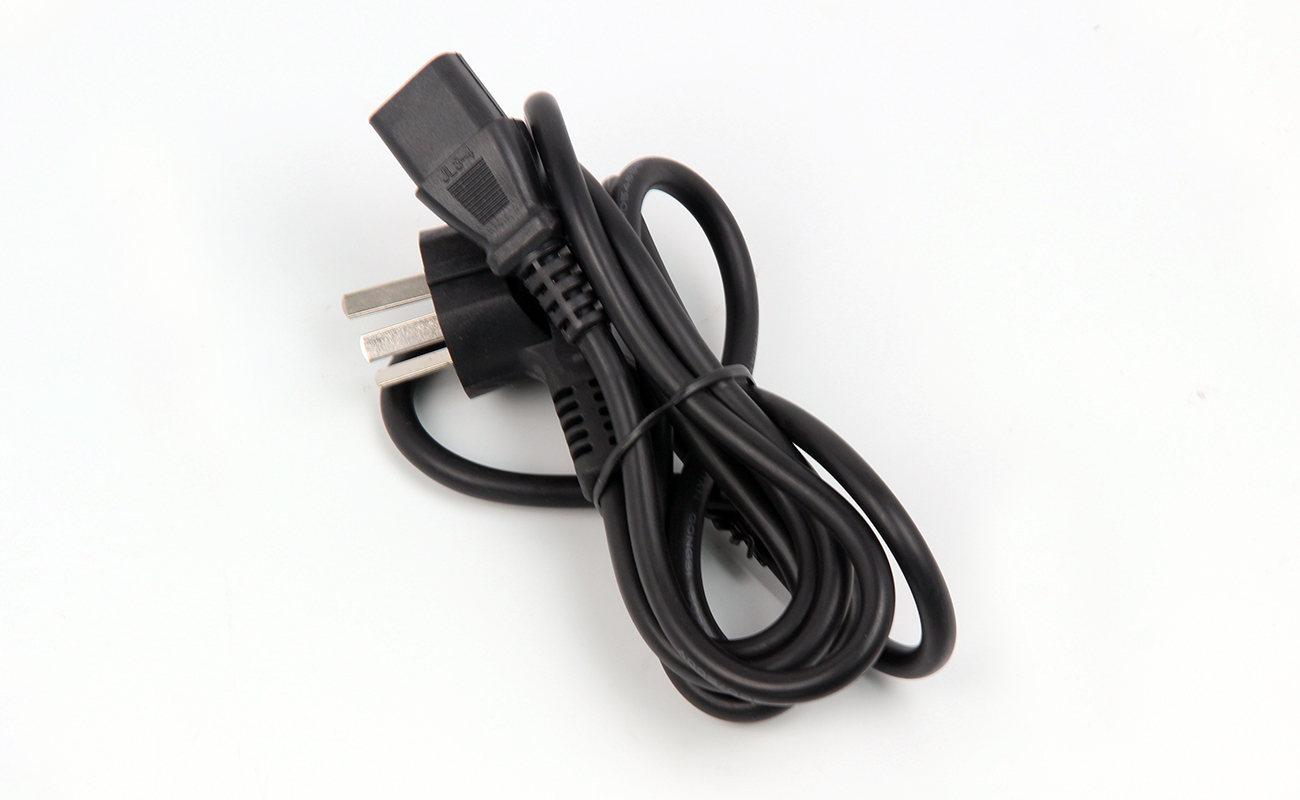

附件配件 ACCESSORIES ACCESSORIES

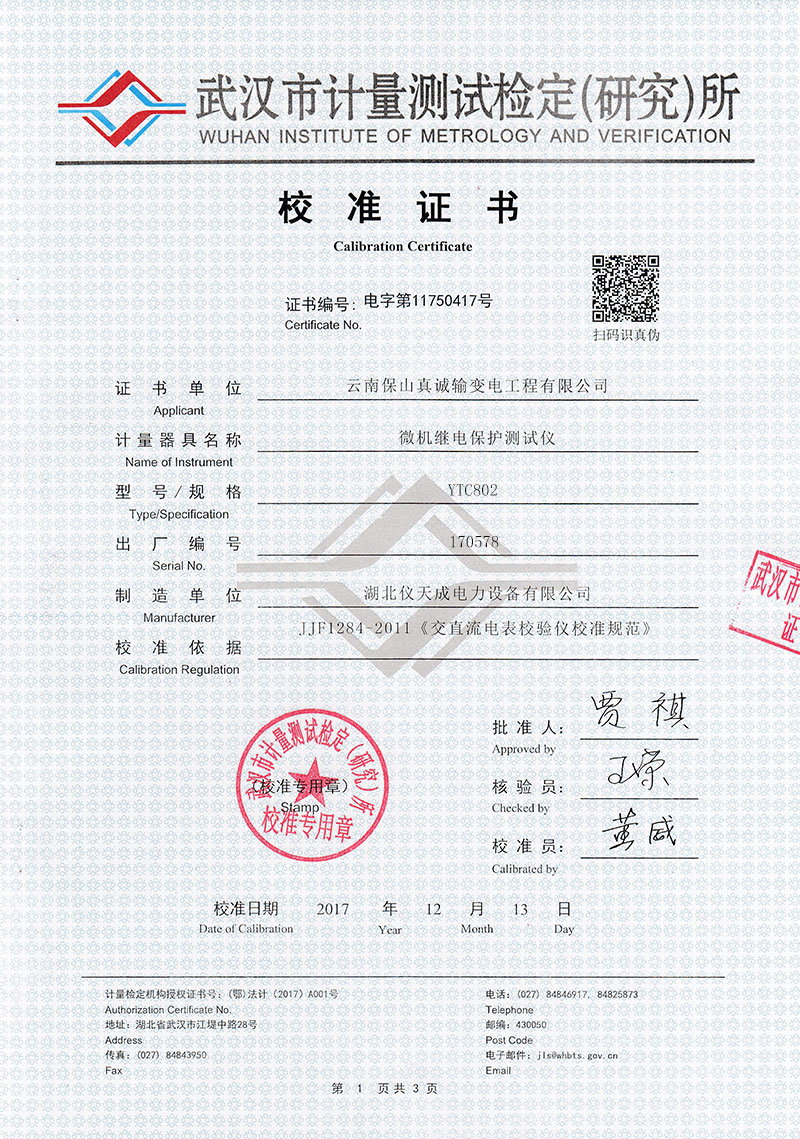

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
