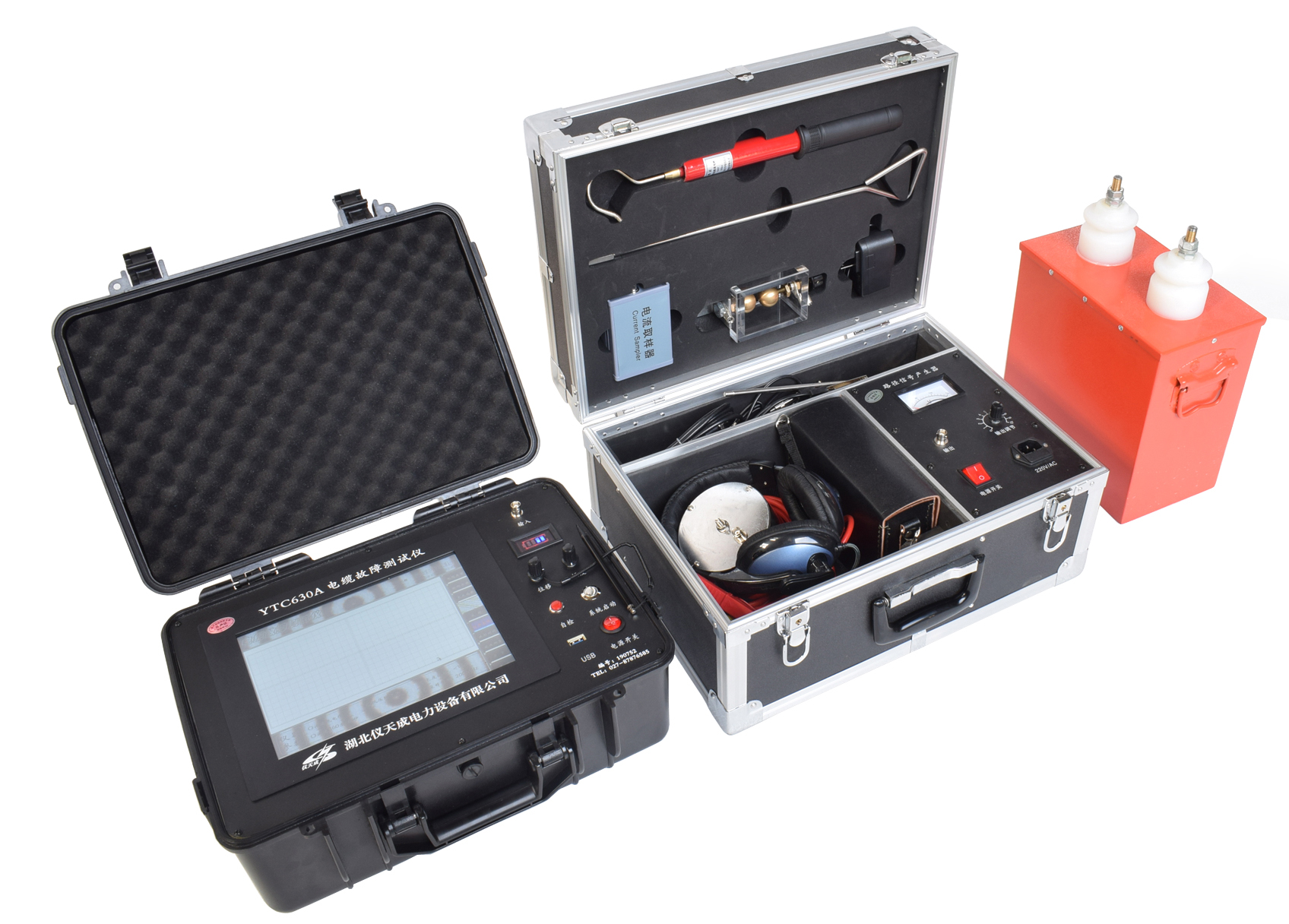

通電電纜是我們電力系統中重要的電力設施，其承載著我們日常以及一些工業各領域的電力運輸工作，因而對于其出現故障后，如何能夠快速地找出故障點進而進行后面的維修工作就顯得尤為重要了，今天小編主要就給大家談談電纜故障測試儀裝置中數顯同步定點儀的用法。
定位原理闡述：
我們運用聲磁同步定點技術，可實現對故障點的精準定位。這項技術的實施步驟如下所述：首先在地埋式電力電纜的一端施加之脈沖高壓電流，以此來誘發故障點發生放電電弧現象。這種放電電弧會產生電磁波以及震動音波——即所謂的聲磁信號。隨后，由數顯同步定點儀捕捉并同步接收來自放電電弧輻射的聲磁信號。借助于數顯同步定點儀接收到的電磁波與聲波之間的時間差，我們可以通過數字化的方式將其轉化為接收機定點探頭至故障點的實際直線距離進行展示。與此同時，還需要沿著電纜埋設的路徑進行測定，利用探頭上接收到的聲波信息，我們能通過耳機感知到故障點放電振動作響度的變化情況。特別是當故障點位于正上方時，數顯屏幕上顯示的數值將會達到最小，而振動波發出的聲音則會變得最為強烈。這樣便能夠幫助我們準確無誤地判斷出故障點的確切位置。
定位方法詳解：
首先，我們需要在電纜的一端施加沖擊高壓電流，從而促使故障點產生放電現象。接著，操作人員需手持數顯聲磁同步定點儀接收機以及定點探頭，在電纜故障測試儀初步測量得出的距離故障點較近的區域內，接收故障電纜放電點產生的電弧放電振動聲音以及電纜輻射出的電磁波信號。最終，在數顯屏幕上顯示的數值達到最小、振動波聲音最為強烈的那個點，即可確定出電纜故障點的精確位置。
電纜故障定點儀是電力電纜故障點檢測很重要的檢測設備，其通過檢測工作的脈沖波形圖示解決了以往電纜故障點難以發現尋找的難題。
